Parallele Kapazitäten
Storyboard
Bei parallelen Kapazitäten ist die angelegte Potentialdifferenz für alle Kondensatoren gleich: Da die Potentialdifferenzen gleich der durch die Kapazität geteilten Last sind, ist die Ladung jeder Kapazität gleich dem Produkt der Potentialdifferenz durch die Kapazität . Da die Gesamtlast gleich der Summe der Lasten in jeder Kapazität ist, wird erhalten, dass das Gesamttraining gleich der Summe der einzelnen Trainings ist.
ID:(1394, 0)
Kapazitäten Addition in Parallel

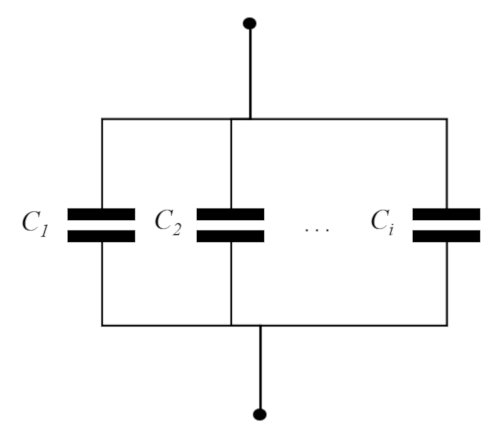

El símbolo del capacitor o condensador es el de dos placas paralelas. Si se suman en paralelo se les dibuja uno al lado del otro y conectados al mismo punto:
ID:(1931, 0)
Addition von Kapazitäten in Parallel
Gleichung
Al conectar capacidades en paralelo caída de potencial
$Q=\displaystyle\sum_i Q_i$
Si ahora se aplica la relación de las capacidades para cada una de estas se tendrá para potenciales iguales que
$\Delta\varphi=\displaystyle\frac{Q_i}{C_i}$
Con ello la carga total es igual a
$Q=\displaystyle\sum_i C_i\Delta\varphi$
por lo que la regla de suma de capacidades en paralelo será con
$ C_p =\displaystyle\sum_ i C_i $ |
ID:(3218, 0)
Summe paralleler Kapazitäten (2)
Gleichung
Die Summe von zwei parallelen Kapazitäten ergibt
$ C_{p2} = C_{1p2} + C_{2p2} $ |
ID:(3866, 0)
Summe paralleler Kapazitäten (3)
Gleichung
Die Summe von drei parallelen Kapazitäten ergibt
$ C_p = C_1 + C_2 + C_3 $ |
ID:(3867, 0)
Summe paralleler Kapazitäten (4)
Gleichung
Die Summe von vier parallelen Kapazitäten ergibt
$ C_p = C_1 + C_2 + C_3 + C_4 $ |
ID:(3868, 0)
