Las aves tienen una forma de volar muy peculiar que las diferencia de las técnicas utilizadas por los humanos en sus aeronaves. En este caso, las alas desempeñan una doble función, generando tanto sustentación como propulsión, incluso cuando el ave está inmóvil.

>Modelo

ID:(2056, 0)

Iframe

>Top

ID:(15178, 0)

Concepto

>Top

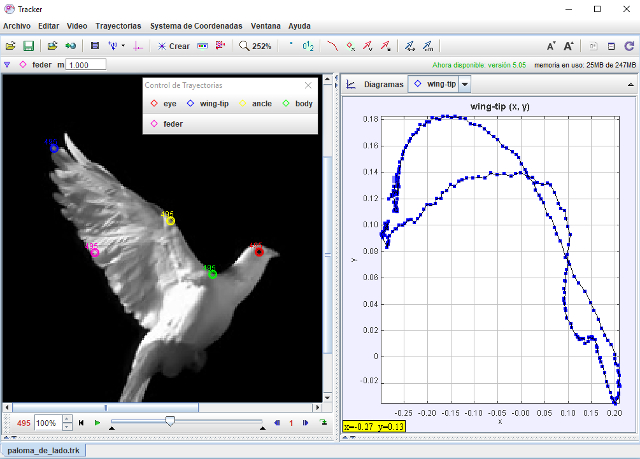

Si observamos el video de una paloma volando desde una perspectiva lateral, podemos apreciar cómo adelanta y retrasa sus alas.

Durante la fase de avance, el ave logra generar sustentación, mientras que al retroceder busca impulsarse.

ID:(1587, 0)

Concepto

>Top

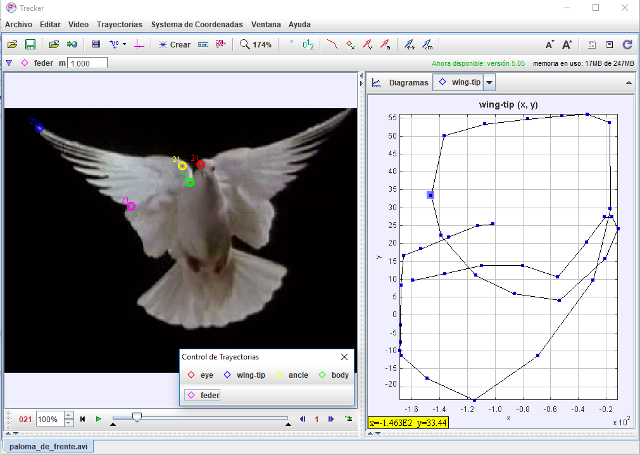

Si observamos el video de una paloma volando desde una perspectiva frontal, podemos apreciar cómo despliega y contrae sus alas.

Durante la fase de avance, el ave despliega sus alas por primera vez para generar sustentación, mientras que durante la fase de retroceso, las despliega por segunda vez para buscar impulso.

ID:(1589, 0)

Descripción

>Top

Para modelar el ala, debemos estimar la envergadura de las alas ($L$), el ancho el ancho del ala ($w$) y la altura del ala ($d$) del ala para poder calcular la superficie que genera sustentación ($S_w$) y el perfil total del objeto ($S_p$). Un artículo con datos sobre aves migratorias se encuentra en [1]:

Nota: En este caso, se indican las superficies de las alas y las envergaduras, por lo que se puede estimar el ancho mediante $S_w/L$. De igual forma, la altura del ala se puede estimar a partir del área del perfil dividido por la envergadura $S_p/L$, aunque en este caso no estamos considerando que el perfil incluye la sección del cuerpo del ave.

[1] "Field Estimates of Body Drag Coefficient on the basis of dives in passerine Birds" (Estimaciones de campo del coeficiente de resistencia corporal a partir de inmersiones en aves paseriformes), Anders Hedenström, Felix Liechti, The Journal of Experimental Biology, 204, 1167-1175 (2001)

ID:(1585, 0)
