Dieléctricos dentro de capacitancias

Storyboard

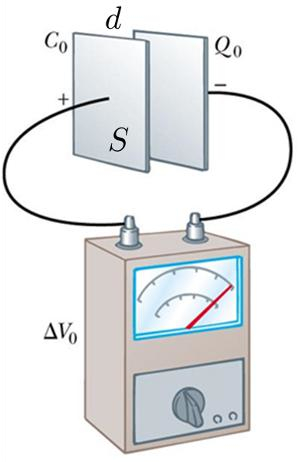

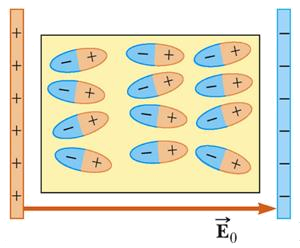

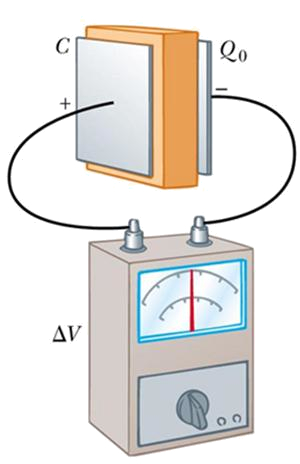

Tanto para mantener separadas las placas de los capacitores como para aumentar su capacidad se colocan dieléctricos entre ambas placas. Al cargarse le capacitor se genera un campo eléctrico entre las placas que polariza las moléculas del dieléctrico. Esto actúa como un sistema de múltiples capacitores conectados en serie lo que es equivalente a aumentar la sección y con ello la capacidad.

>Modelo

ID:(1395, 0)



Descarga de una capacidad

Imagen

>Top



ID:(1926, 0)



Capacidad

Ecuación

>Top, >Modelo


Si se define una superficie que pasa entre las placas y rodea la carga Q se puede aplicar la ley de Gauss para calcular el campo que se forma entre las placas. Si se asume que el campo solo existe entre las dos placas y estas tienen una superficie S se obtiene que

$E_dS=\displaystyle\frac{Q}{\epsilon\epsilon_0}$



con \epsilon_0 la constante de campo y \epsilon el número dieléctrico.

Como por otro lado el campo es igual a la diferencia de potencial \Delta\varphi partido por la distancia entre las placas d se obtiene

$\Delta\varphi = \displaystyle\frac{\sigma}{\epsilon\epsilon_0}d=E_dd=\displaystyle\frac{Q}{\epsilon\epsilon_0}\displaystyle\frac{d}{S}$



se obtiene con la definición

$\Delta\varphi=\displaystyle\frac{Q}{C}$



que la capacidad de dos placas se puede calcular con

$ C = \epsilon_0 \epsilon \displaystyle\frac{ S }{ d }$

$C$
Capacidad del capacitor
$F$
5505
$\epsilon_0$
Constante de campo eléctrico
8.854187e-12
$C^2/m^2N$
5462
$\epsilon$
Constante dieléctrica
$-$
5463
$d$
Distancia entre placas
$m$
5528
$S$
Superficie de placas
$m^2$
5527
